WRF系列卧式

热风炉安装使用说明书

投运前请仔细阅读本说明书

请根据本说明书的要求正确安装使用

一、前言

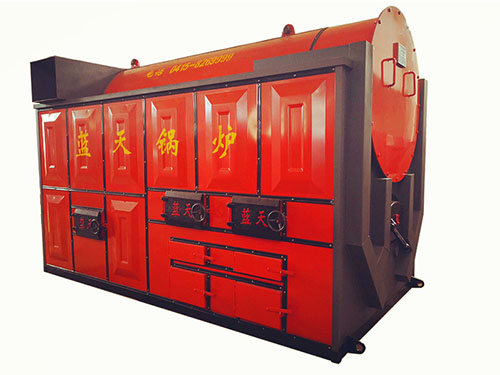

　　WRF系列卧式热风炉是由我公司自主研发设计的一款采暖设备，结构紧凑，形式新颖，升温快，效率高，安装操作方便，热风干净，性能稳定。本产品可烘干粮食、木材、各种农产品、水产品、中药材、矿产品及各种需烘干的物料。

二、工作原理及性能特点

1、工作原理

　　该热风炉的燃烧室与换热器合为一体，采用全钢板焊接结构，其炉体下半部分为燃烧室，上半部分为换热装置，空气和烟气各行其道进行换热。

2、主要工作过程

　　燃料在炉膛内产生高温烟气，在风机的作用下进行烟道循环，与外侧的空气进行热交换后，经烟道由烟囱排出，冷空气由送风机吹入热风炉内换热管道，与烟气充分换热，热风由出风管道供给需要干净热风的设备。

3、锅炉结构

　　热风炉主要由本体、耐火材料、烟道、风室、风管、烟囱、引射风机、送风机及锅炉控制柜等组成。

4、性能特点

　　A、能耗低、热效率高。

　　B、以洁净的热空气作为干燥介质、无污染。

　　C、使用安全，易进行自动控制，司炉工劳动强度轻。

　　D、操作简单、使用方便，其性能指标达到国内先进水平。

　　E、采用炉内热风正压运行方式，即用鼓风机吸入冷空气进锅炉与烟气换热后送出热风。

　　F、采用双变频设计，可同时调整热风炉燃烧速度和输出温度，以适应各种物料的烘干。

三、安装说明

　　热风炉运到现场后，为能迅速运行，安装前必须做好下列准备工作。

1、人员配备

　　热风炉安装前必须有专人负责，司炉工参加。

2、组织有关人员学习资料

　　组织有关人员熟悉热风炉图纸、安装使用说明书等技术性文件，以了解和掌握安装、起吊、运行操作等事项。

3、安装地点

　　1）安装地点最好接近用热地点，以利缩短热风管路，降低基建费用，减少管路热损失。

　　2）燃料和灰渣的存放与运输方便。

　　3）热风炉在安装运输时道路畅通。

　　4）锅炉房的布置应光线充足，通风良好，地面不应积水。为保证运行操作检修方便，炉前空余4—5米，炉后空余1.5—2米，左右两侧空余2米，锅炉房高度应超过本炉高度1米以上。

　　5）锅炉房内严禁存放有毒、易燃、易爆物品。

　　6）锅炉房门窗应向外开，休息室、窗户也应向外开。

4、管道安装

　　管道安装应固定支架或者墙体上，保证稳定性，管道安装在适宜的高度，避免危险（烫伤、灼伤）的发生。热风管道外加保温材料，减少热损失。

四、热风炉安全操作规程

1、启动步骤

　　1）先启动送风机，通过变频控制柜来调节送风量（注意风机不能超载运行）后启动引风机。根据燃烧需要调整风量大小。

　　2）点火升温时应缓慢进行。

2、安全运行

　　1）热风炉应在规定的热风温度区间运行，如果超过规定的热风温度，应降低引风机转速或停止引风机运行。

　　2）启动送风机后才能启动引风机。

　　运行中由于某种原因而关停送风机时，应紧急停炉，首先停止引风机，炉膛压火，打开炉门、观察门，关闭炉排下部进风及灰门。

　　3）热风炉应连续运行，禁止间断运行。

　　4）正常停炉时，应先停引风机，同时炉膛压火降温，待炉膛降温后方可关停送风机，炉膛升温后，必须再次开启送风机。

　　5）经常检查送风机、引风机、电机等设备运转情况，特别是温度、声响等有无异常，发现问题及时处理。

　　6）定期检查降尘室，及时掏灰。

　　7）运行中注意加燃料，勤掏灰，不能随意调高热风温度。

　　8）需要减少供热量时，可减少给料和引风量来降低热风温度，但不能用减少送风机风量的方法降低供热量。

　　感谢您对丹东蓝天环保锅炉制造有限公司的信赖与支持！
